主题分享

XX电商平台从2017年初开始筹备支付系统改造,至今历时一年。目前项目仍处于收尾阶段,但支付平台内相关系统已基本搭建完成。在此,简单分享一下改造方案、新搭建的支付平台架构以及实施过程中遇到的一些问题。

1. 平台业务介绍

XX电商平台整体业务包括B2B和B2C两大部分。

2C的业务根据消费场景不同,分为用户线上下单,在线支付和用户线上下单、到店支付。在线支付主要通过第三方支付的线上支付产品实现,未接入快捷支付或认证支付。线下支付的付款方式有当面付扫码(主扫、被扫)、POS刷卡、智能POS。2C业务的C端用户(客户端)及B端线下门店(商户端),分别属于不同系统维护。

2B的商品销售主要通过在线支付完成,少量大额订单可能采用线下银行转账形式支付。银行转账的订单会在业务订单内标注具体的付款方式,由财务人员在对应收款银行账户内核实款项是否到账。

图1 平台业务介绍

2. 系统现有问题

3. 支付改造需求

通过分析和梳理支付业务的实现方式,经过多轮调研,理清支付平台跟各业务端以及业务订单的关系。首先确认了,需要将资金相关逻辑从订单系统中剥离。

同时,向各终端提供统一调用的收银台,整合前端支付受理,支持按业务类型、订单渠道等多维度定制支付方式。定义统一的支付渠道接入规范,提供可插拔的渠道接入方式。

新建支付核心平台,统一维护支付指令,抽象出公共的支付服务,满足出款、入款、内部账户转账、余额支付等业务需求。

由支付平台完成与金融机构(含第三方支付、银行等)所有的外部对接,实现与基于会计原则设计的结算中心和金蝶账务软件的系统集成。

4. 支付平台架构

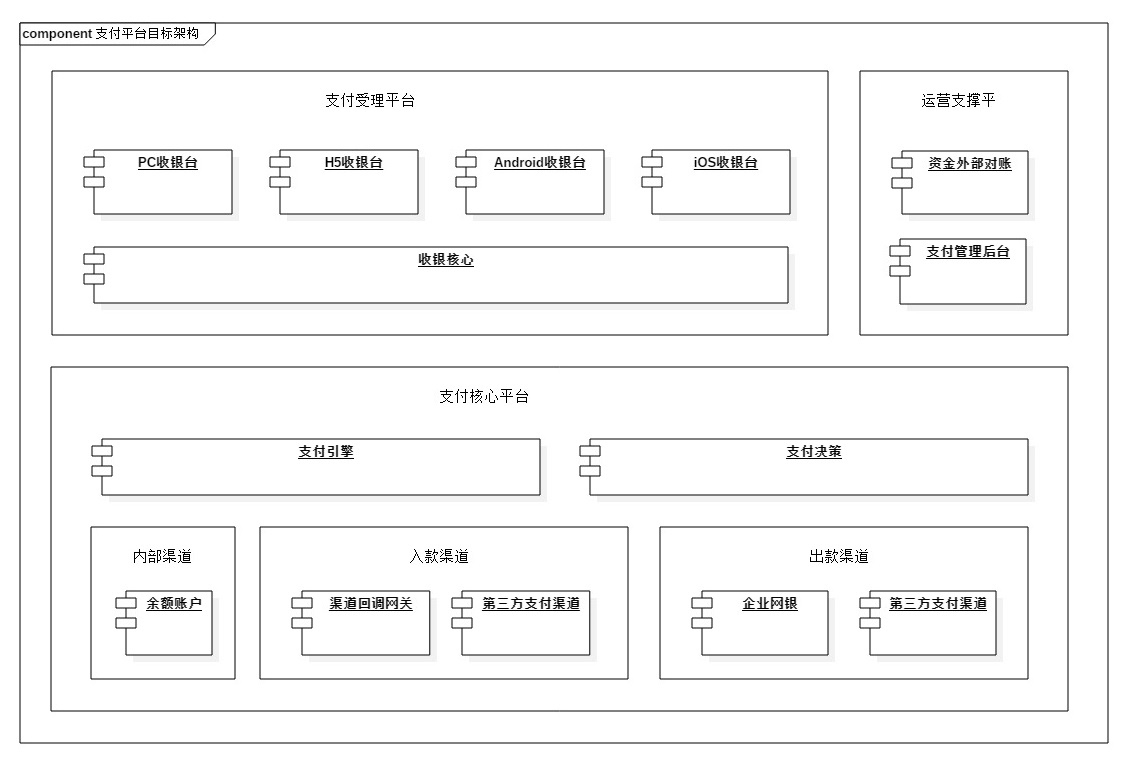

图2 支付平台架构

1. 支付受理平台

收拢各业务端收银台,解决收银台的统一问题。不同终端的收银台,提供不同终端的收银台目的是为了统一收银逻辑,但此处收银台只包含视图逻辑,业务逻辑封装在支付受理核心中。

支付受理核心维护了收银台的模型:包含支付方式、风控策略、支付前置校验等逻辑,并调用支付引擎的支付接口完成支付。

2. 支付核心平台

3. 运营支撑平台

资金对账,从支付引擎同步渠道入账流水,从渠道获取三方清算流水,完成支付订单与外部金融机构(含第三方支付)的外部对账。同时,将对账结果推送至财务系统的结算中心,由财务系统完成业务订单的内部对账。

支付管理后台,给产品、研发、运营等公司内部人员的后台支撑功能,主要包含收银台配置、支付订单相关的配置以及查询功能。

5. 改造成果示例

1. 收银台可配置

通过支付产品编码的方式,控制收银台的应用类型(H5、PC、SDK),同时标注该笔发起该笔支付的支付业务类型、支付类型、来源平台、终端类型、收银台展示的付款方式等等。产品经理或运营人员,可以根据第三方支付渠道运营活动(如满减)调整收银台付款方式显示顺序,也可以根据具体的业务类型,增减支付方式(如虚拟商品不支持花呗支付)。

2C业务官网配置及收银台展示如下:

图3 2C官网收银台配置

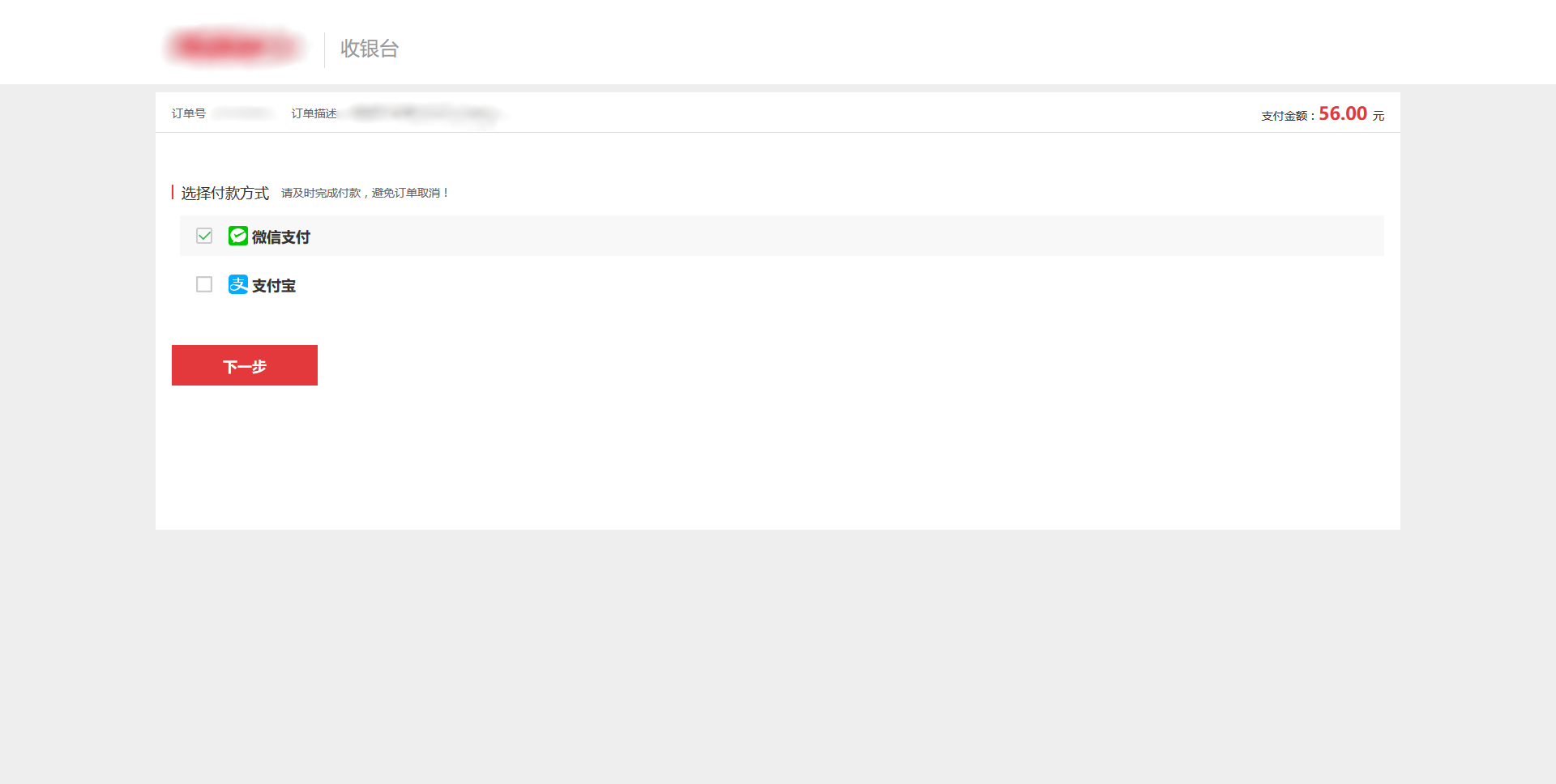

图4 2C官网收银台

2. 渠道对账管理

对账系统生成对账任务,对账任务执行期间,将按照对账批次逐条解析对账文件。为了确保对账过程覆盖单边账情况,对账过程将进行双侧对账:渠道侧对账文件与支付平台支付单核对、支付平台支付单与渠道侧对账文件核对。对账批次全量执行后,生成该批次的对账结果。如果批次内待解析的渠道对账文件存在格式错误等情况,该批次执行状态将置为异常。同时,对于处理中的批次,如果处理中断,支持重试机制。

对账结果将以对账流水形式保存,单条对账流水内拼接支付单及渠道侧账单信息。双侧对账存在多账(渠道有记录、平台无记录)、少账(渠道无记录、平台有记录)、金额不匹配(支付单金额不等于账单金额),无论是否双侧记录都存在,均需要保存拼接后的流水信息。对账批次执行完成后,统计批次内的付款、收款、退款笔数和金额,手续费支出和收入,以及多账、少账、金额不匹配笔数和金额,同时更新统计数据至该对账批次。

对账系统页面示例:

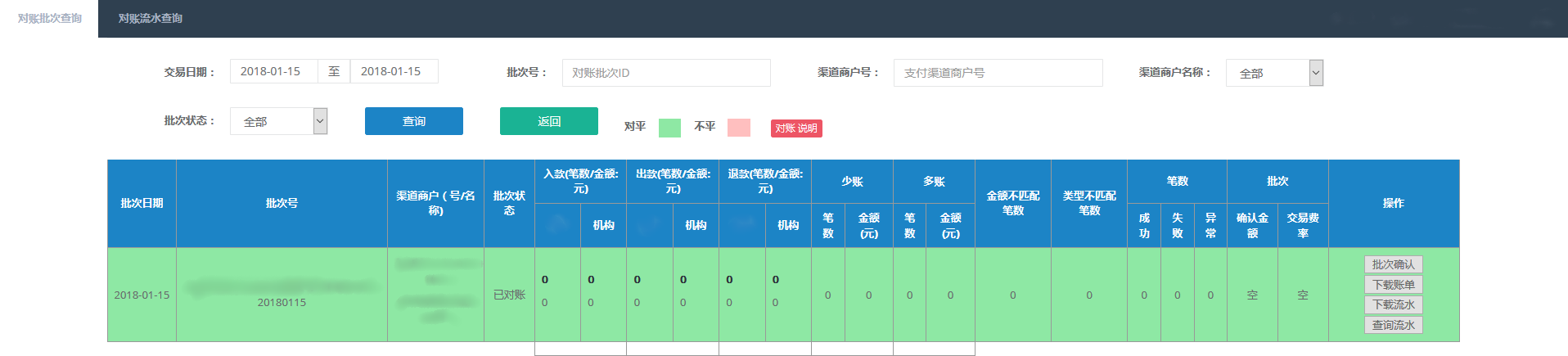

图5 对账批次管理

图6 对账流水管理


Q&A

Q1:能否介绍一下支付订单的支付阶段是什么含义?

答:用户发起的支付请求可能会涉及组合支付,如预付卡金额不足时,需要使用其他支付方式补足,这时候就会使用到支付阶段。分为两个阶段执行,先执行调用第三方渠道支付,再执行预付卡扣款。

Q2:三方支付异步通知给支付平台,支付平台通知内部调用方,掉单支付平台会主动查询三方支付然后再异步通知给内部吗?

答:掉单类型不一样,处理方式不一样。

  1. 如果支付单状态是成功,而业务单没有更新成功,支付平台重试一定次数后会报警。
  2. 如果支付单是待处理或者失败,之后拿到新的回调结果是成功,支付平台只会更新支付单,业务单不做处理,等T+1内部对账结果。
  3. 重复支付,目前业务单只会记录一笔支付单记录,但这笔操作在支付平台内有两笔支付单。系统会每日归结重复支付的订单,财务确认后,原路返回。

Q3:支付路由主要做什么,收银台支付渠道应该都是用户自己选择的?

答:支付路由在支付平台中,目前主要用作通道的调整,比如门店当面付,我们除了直连微信、支付宝的通道外,条码付还连了上海银行、微众银行的通道,根据渠道的稳定性、费率情况可以动态切换通道。

Q4:退款有一部分是非原路退回,使用其它大额通道,支付是为什么不考虑大额通道,费用问题?

答:目前非原路退款,使用在大于订单款项的理赔或者其他支出,使用专门的支付宝账户走支付宝转账接口。

Q5:转账到支付宝账户,如何关联平台的用户和支付宝账号?A身份证号为ID1,绑了身份证号ID2的支付宝,怎么处理?我了解绑定支付宝时拿不到身份证信息的。

答:让用户提供需要转账的支付宝账号的,不做用户身份信息的核实。
